易检实操丨ADAS雷达三合一自适应巡航系统校准教程（锥形雷达标靶）

雷达三合一校准工具是易检车服开发的一款针对雷达系统校准的三合一工具，包含ACC雷达反射板、锥形雷达标靶、多普勒模拟器、三合一主架及附件，支持校准自适应巡航系统、盲点监测系统、变道辅助系统、前部角区雷达系统。

ADAS雷达三合一 自适应巡航系统校准教程

校准设备

校准系统

ACC自适应巡航系统

校准车型

丰田凯美瑞

步骤一

打开汽车点火开关，连接OBD诊断接头，D01主界面选择【ADAS校准】自动识别VIN码，选择车辆年款，确认车辆信息，选择【配有智能钥匙】。

步骤二

进入【ADAS校准功能】，选择【前光束轴调整】，校准标靶选择【三角锥】，校准设备选择【雷达三合一】。

步骤三

进入设备摆放流程，根据如下界面提示确认场地符合要求，点击【下一步】。

步骤四

根据如下界面提示，确认车头中心点A并放置五线激光仪，确认车尾中心点B并放置激光反射板，点击【下一步】。

步骤五

根据如下界面提示，微调五线激光仪使激光线穿过车底射在激光反射板中轴上，即确定车辆中心线P，点击【下一步】。

步骤六

在中心线P上找到标记点C，点A和点C的距离为3000mm，点C即为校准设备摆放位置，点击【下一步】。

步骤七

将校准设备放置于点C，使点C与设备底座Y1位置重合，点击【下一步】。

步骤八

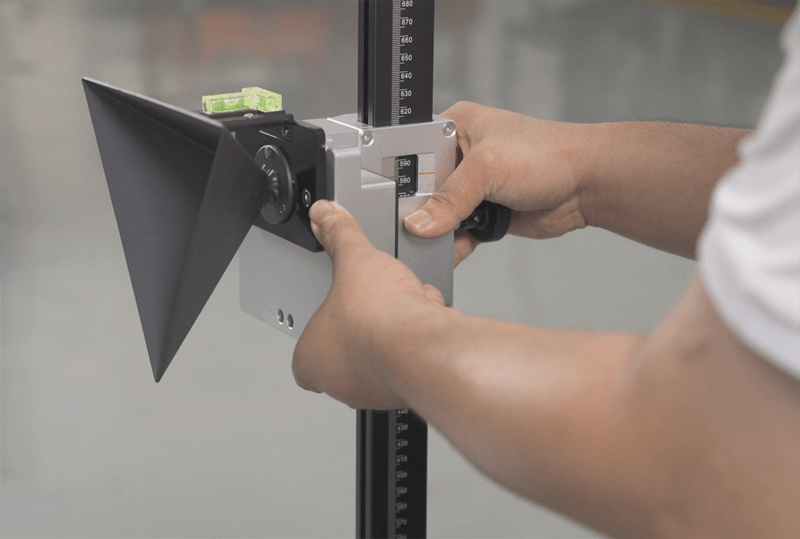

安装锥形雷达标靶LAC05-03，调节底座旋钮使水平泡位于中心位置，调节设备高度使激光点射在雷达传感器中心位置，点击【下一步】。

步骤九

开启激光线，调节设备高度使激光点射在雷达传感器中心位置，点击【校准】。

步骤十

等待校准完成，保存ADAS报告。
