易检实操丨ADAS雷达三合一变道辅助系统校准教程（多普勒模拟器）

雷达三合一校准工具是易检车服开发的一款针对雷达系统校准的三合一工具，包含ACC雷达反射板、锥形雷达标靶、多普勒模拟器、三合一主架及附件，支持校准自适应巡航系统、盲点监测系统、变道辅助系统、前部角区雷达系统。

ADAS雷达三合一变道辅助系统校准教程

校准设备

LAC05-04多普勒模拟器

三合一主架

ST D01平板

LCA变道辅助系统

校准车型

长安马自达

步骤一

打开汽车点火开关，连接OBD诊断接头，D01主界面选择【ADAS校准】自动识别VIN码，选择车辆年款，确认车辆信息，选择【配有智能钥匙】。

步骤二

进入【ADAS校准功能】，选择【BSD雷达校准】，选择【BSM盲点监测系统校准】，校准设备选择【雷达三合一】，校准标靶选择【多普勒】，并选择【左侧】或【右侧】的传感器模块进行校准。

步骤三

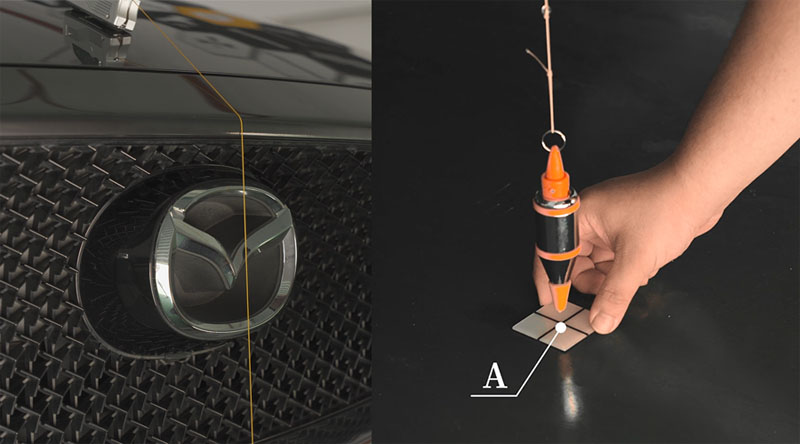

根据如下界面提示，确认车头中心点A并放置激光反射板，确认车尾中心点B并放置五线激光仪，点击【下一步】。

步骤四

根据如下界面提示，微调五线激光仪使激光线穿过车底射在激光反射板中轴上，即确定车辆中心线P，点击【下一步】。

步骤五

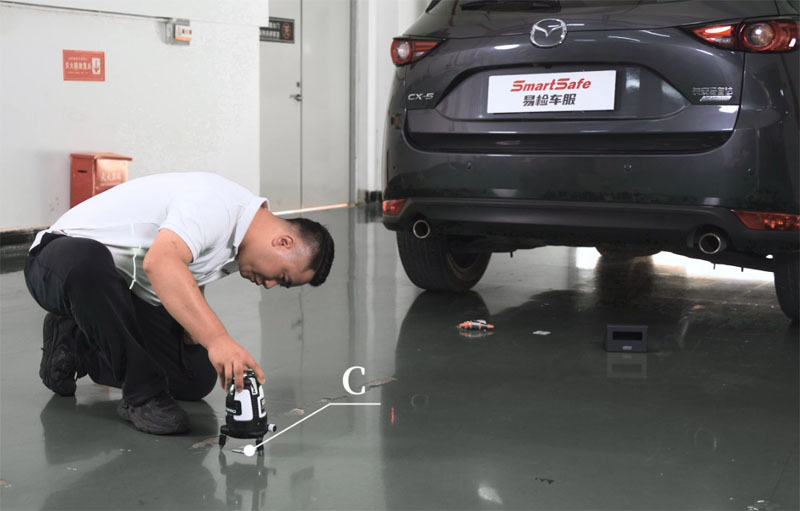

在中心线P上找到标记点C，点B和点C的距离为L=2000mm，点击【下一步】。

步骤六

在点C放置五线激光仪，使纵向激光线穿过点B，在横向激光线上找到点C1和点C2，点C1、C2和点C的距离都为L=672mm，点击【下一步】。

步骤七

将校准主架放置于点C，使点C与设备底座Y3位置重合，在主架上放置转接架LAR09-01，并安装多普勒模拟器LAC05-04，点击【下一步】。

步骤八

将校准设备放置于点C1，使用旋转把手调节高度H=650mm，打开多普勒发生器开关，LED1亮绿灯，点击【校准】。

步骤十

等待校准完成，保存ADAS报告。
