易检实操丨如何使用iSmartEV DP750为压缩机离线测试供电？

iSmartEV DP750是一款适用于新能源汽车和燃油车维修专用的智能数字电源，采用高低压模块隔离式设计，具有高低压双路输出、蓝牙无线控制、多场景应用等特点，是一款安全、稳定、智能的数字电源产品。

本期以奇瑞小蚂蚁车型为例，使用iSmartEV P01跳线总线JUMP8根据跳线定义正确连接压缩机通讯接口，为压缩机测试提供控制信号，以测试车辆空调压缩机是否正常使用，并使用iSmartEV DP750连接压缩机高压正负极为其供电。

步骤一

使用iSmartEV P01点击【特殊功能】进入【压缩机测试】，确认空调压缩机通讯插头定义，连接压缩机通讯接口，为压缩机测试提供控制信号。

步骤二

通过车辆铭牌与车尾照确认车辆车型年款，选择【奇瑞】，点击【小蚂蚁点】进入压缩机离线测试。】

】

步骤三

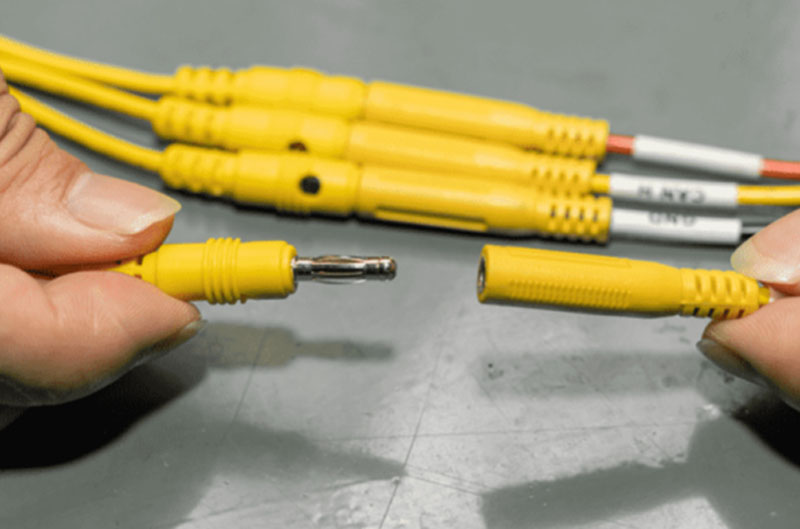

将JUMP8跳线总线连接分别与诊断盒、跳线相连接（使用12V电源适配器为BOX诊断盒供电），依据提示跳线图连接低压12V正极、负极、CAN线（LIN线），红线为12V正，黑线为负，绿色为CAN-H，蓝色为CAN-L（LIN线），确认连接正确，点击【进入】。

步骤四

连接iSmarEV DP750电源线接通电源，并打开空气开关。

步骤五

将高压输出线一头与iSmartEV DP750高压输出口相连接，确认压缩机高压口正负极，另一头连接高压输出线为压缩机提供电源（红色为正极，黑色为负极）。

步骤六

通过压缩机铭牌，判断压缩机额定电压，使用高压电压调整按钮调整输出电压。

步骤七

使用高压电流按钮由小至大调整iSmartEV DP750输出电流（一般压缩机所需电流为2A左右）。

步骤八

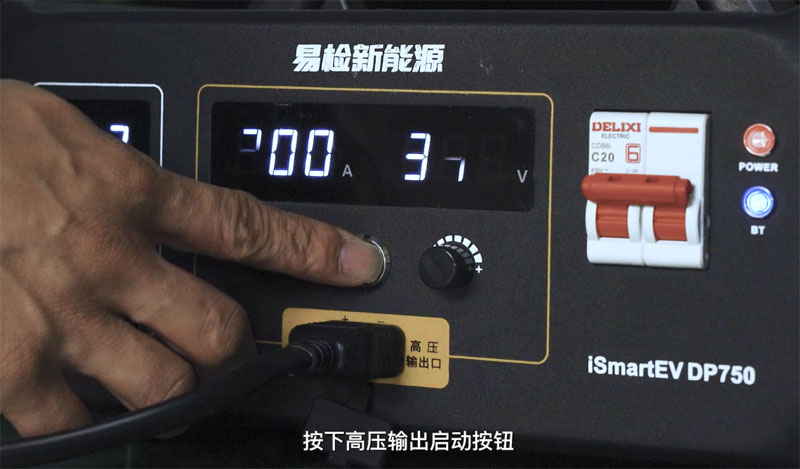

按下高压输出启动按钮，在高压输出时设备会有滴滴提示声。

步骤九

使用iSmartEV P01在压缩机测试界面点击【启动】测试压缩机是否正常，如压缩机产生蜂鸣声，表明压缩机已正常启动，点击【停止】，停止测试，关闭高压输出按钮，停止供电。
