易检实操丨奥迪Q5“3C换道辅助系统”校准流程

执行背景

1. 维修或更换过换道辅助装置-J769/-J770。
2. 维修或更换过后保险杠/后备箱。
3. 换道辅助控制单元的位置发生调整。
4. 故障条目C111554-换道辅助系统控制单元-J769/-J770，未在故障存储器中存储基本设置。

设备需求

多普勒模拟器（LAC05-04） 及 iSmartLink 801

步骤

1. 打开汽车点火开关，连接好诊断接头，进入ADAS菜单，选择【ADAS校准】，如图1。

如图1

2. 进入如下界面，自动读取VIN码识别车辆信息，如图2。

如图2

3. 识别到车辆信息，确认车辆信息后点击【开始】，如图3。

如图3

4. 进入如下界面，在【ADAS系统选择】界面中选择【3C换道辅助系统】，如图4。

如图4

5. 进入如下界面，选择【特殊功能】，如图5。

如图5

6. 进入如下界面手动设置型号，点击选择【3C-车道变换辅助（UDS）】，点击【确认】，如图6。

如图6

7. 进入如下界面根据提示信息确认车身校准工装，点击【继续/完成】，如图7。

如图7

8. 进入如下界面根据提示信息确认校准准备工作，点击【继续/完成】，如图8。

如图8

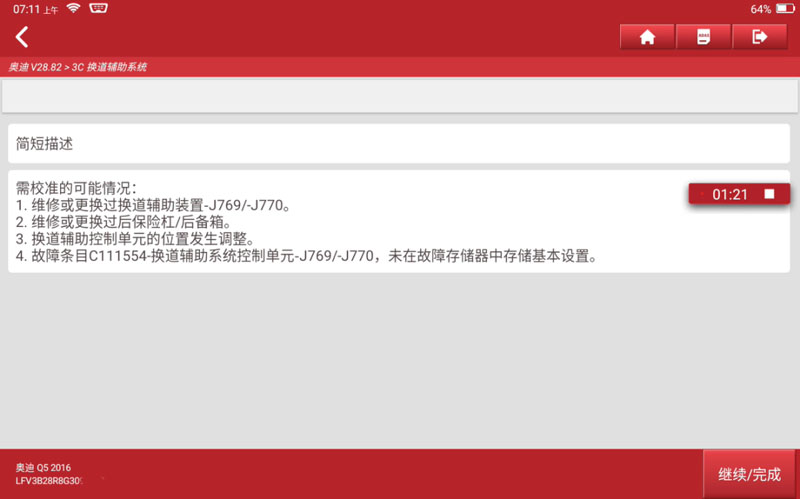

9. 进入如下界面显示需进行辅导校准的情况，点击【继续/完成】，如图9。

如图9

10. 进入如下界面按要求摆放多普勒模拟器，点击【确定】，如图10。

如图10

11. 进入如下界面打开多普勒模拟器开关，点击【确定】，如图11。

如图11

12. 进入如下界面确认多普勒模拟器（LAC05-04）摆放在行驶方向左侧，点击【是】，如图12。

如图12

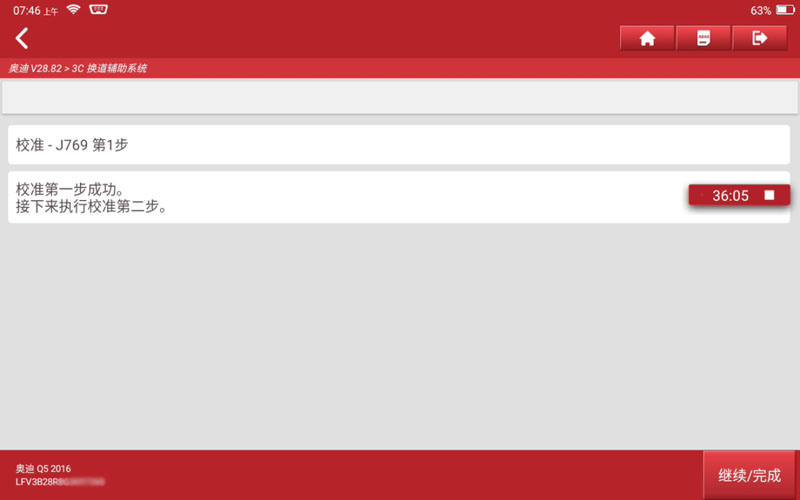

13. 进入如下界面显示校准第一步成功，接下来执行校准第二步，点击【继续/完成】，如图13。

如图13

14. 进入如下界面确认多普勒模拟器（LAC05-04）摆放在行驶方向右侧，点击【继续/完成】，如图14。

如图14

15. 进入如下界面按要求摆放多普勒模拟器，点击【确定】，如图15。

如图15

16. 进入如下界面打开多普勒模拟器开关，点击【确定】，如图16。

如图16

17. 进入如下界面显示校准第二步成功，点击【继续/完成】，如图17。

如图17

18. 进入如下界面显示“3C换道辅助系统”校准成功，并显示校准后角度偏差在允许范围之内，点击【继续/完成】，如图18。

如图18

19. 进入如下界面显示校准报告，可选择【分享】或【保存】，如图19。

如图19

20. 返回系统功能界面，先执行【清除故障码】功能，再【读故障码】，若无相关故障码，则校准执行成功，如图20。

如图20
